Unidad lineal RK MonoLine — la nueva clase de eficiencia

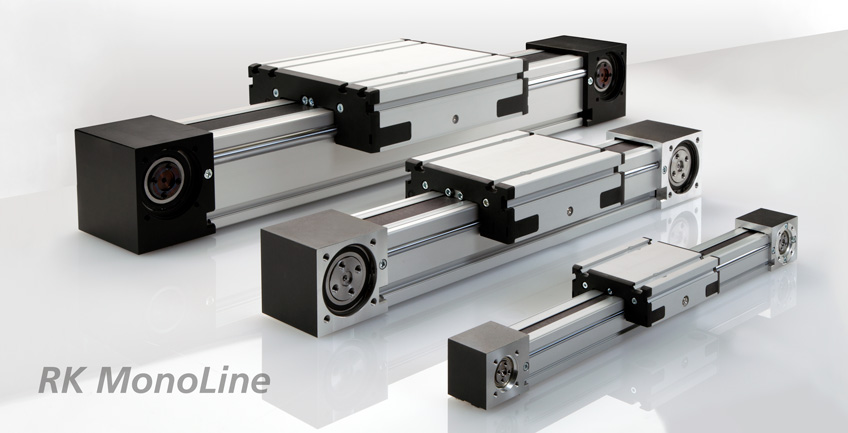

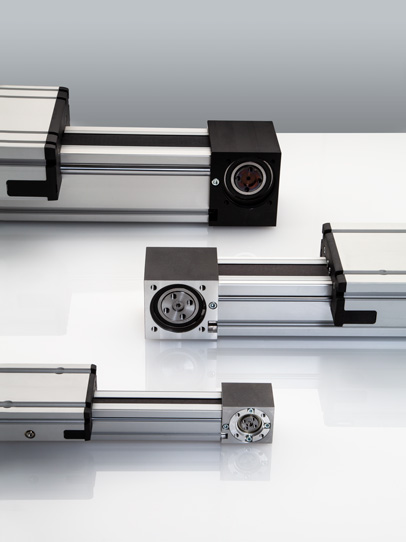

Para complementar su oferta de unidades lineales para el segmento de cargas medias, RK Rose+Krieger saca ahora al mercado una nueva serie de la guía de rodillos RK MonoLine. La serie de ejes lineales RK MonoLine estará disponible inicialmente en los tamaños habituales 40, 80 y 120, opcionalmente con accionamiento por correa dentada (Z) o sin accionamiento, a modo de soporte de par solidario (R). Otros tamaños están listos para su próximo lanzamiento. La versión del tamaño 80 con accionamiento por correa dentadaadmite cargas de hasta 4100 N, alcanza velocidades de desplazamiento de hasta 10 m/s, con una aceleración máxima admisible de 20 ms².

Sistema de montaje variable

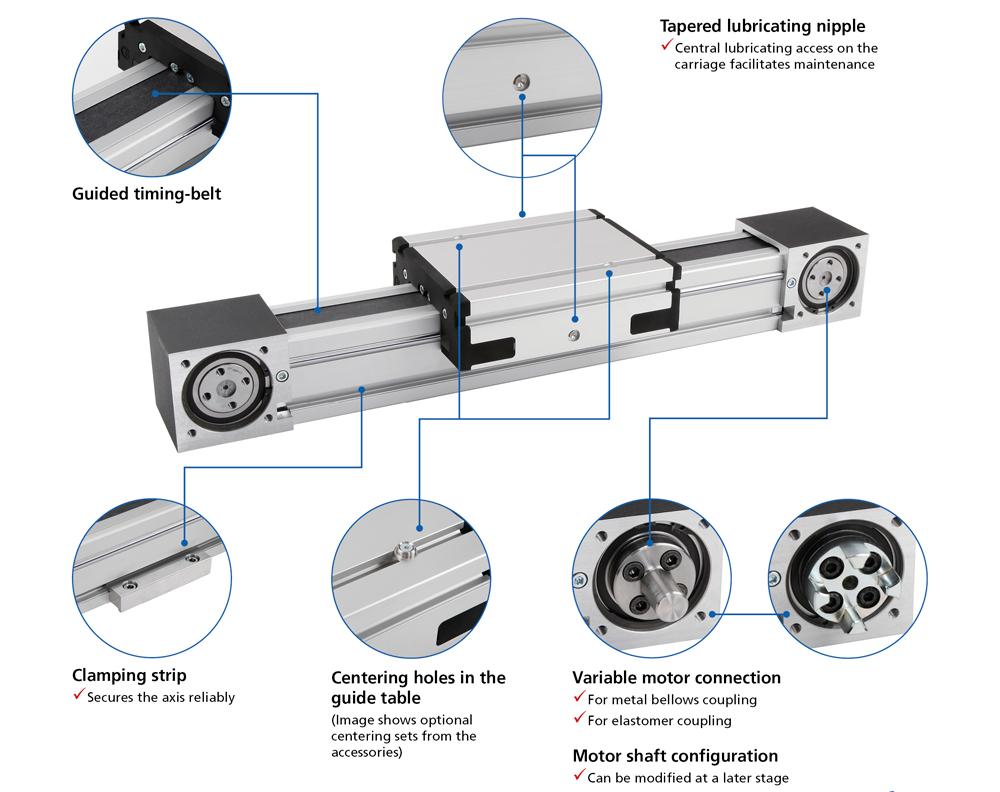

Al igual que lasunidades lineales de correa dentada de la serie RK DuoLine, la RK MonoLine Z se basa también en un concepto de montaje variable que la hace compatible con prácticamente todos los motores del mercado. Por lo tanto, ya no es necesario indicar en el pedido la posición del motor y se puede modificar a posteriori. Los nuevos ejes están equipados de serie con una guía de correa dentada. Regletas de sujeción y listones ranurados opcionales facilitan el diseño y simplifican la adaptación a los requisitos específicos del cliente. Las ranuras en el perfil ofrecen la máxima flexibilidad posible para la fijación de accesorios específicos del cliente como, p. ej., cadenas de arrastre, soportes para tubos flexibles, interruptores de fin de carrera o detectores de proximidad para la desconexión en posiciones finales. La carga útil queda fijada con seguridad por medio de los listones ranurados con orificios roscados disponibles como accesorio. Esto se traduce para el usuario en un diseño más simple, menores costes de montaje, así como en un montaje más rápido. Unos racores en forma de embudo de engrase especiales dispuestos en el lateral del carro permiten lubricar las unidades lineales en cualquier posición del carro. Ya no es necesario desplazar el eje lineal a una posición de montaje específica o desmontar eventuales accesorios. La opción de engrase central agiliza el mantenimiento y lo hace más seguro y sencillo. Los nuevos ejes lineales convencen por un comportamiento de marcha estable y una alta precisión, a la vez que por una elevada resistencia dinámica. Para aquellos casos que requieran un comportamiento altamente dinámico, RK Rose+Krieger ofrece la serie RK DuoLine. Las unidades lineales con guía de patín de bolas en los tamaños 160/120/80/60/40 pueden suministrarse opcionalmente con o sin accionamiento, en sendas versiones accionadas por correa dentada o por husillo.

RK Rose+Krieger ofrece un servicio técnico especial para el dimensionamiento correcto del motor. A partir de los datos aportados por el cliente sobre la aplicación en cuestión, como carga, posición de montaje, velocidad y aceleración, RK Rose+Krieger determina el par motor, el régimen de revoluciones y la inercia de masa externa.
